慧能泰发布内置负载开关的Type-C和USB协议芯片

近日，慧能泰发布一系列内置低Rdson负载开关的Type-C协议芯片和USB协议芯片系列产品HUSB300、HUS304和HUSB305。

HUSB305是一款内置负载开关的USBType-C5V3ADFP控制器，适用于替代传统的桶形连接器（BarrelConnector）或USBmicro-B连接器供电的电子设备，如手机、平板电脑、路由器、数字音箱、电动剃须刀、机顶盒和其他可充电设备。HUSB305的特性如下：
●集成超低RdsonNMOS负载开关
●可配置的电流限流
●4V-6.5V宽工作电压，最高耐压8V
●84uA超低工作电流
●设备移除指示，短路故障指示
●USBType-C1.5A/3ADFP控制功能
●输入欠压、过压保护
●短路保护、过流保护
●热关断
●±8KVHBMESD
●TSOT23-8封装

图1.和图2.分别是HUSB305典型应用电路和HUSB305demoboard照片。

图1.HUSB305典型应用电路

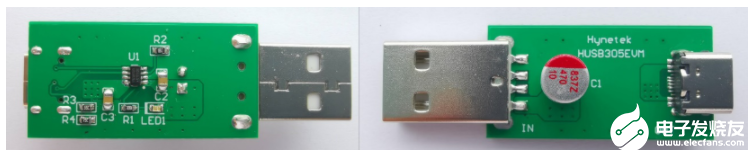

图2.HUSB305demoboard照片

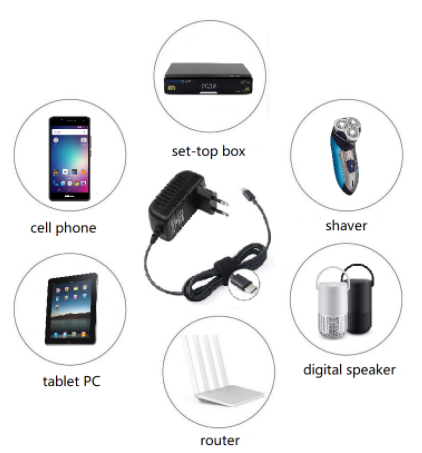

图3.HUSB305的应用场合

HUSB305非常适合用于带桶形连接器的适配器的USB-C连接器替换。HUSB305只需放置在USB-C的PaddleCard（桨片卡）上，不改变原来连接桶形连接器的电源内部结构及外壳、电源本体不用重新开模、保持原来的输出带两芯线（VBUS和GND）就可以实现，如图5.所示。HUSB305的高耐压和良好保护特性可以在插拔、大负载跳变、负载短路等各种恶劣环境保持良好性能。当然，HUSB305也可以放置在电源板本体上，通过三芯线（VBUS、GND和CC）连接到USB-C连接器上。

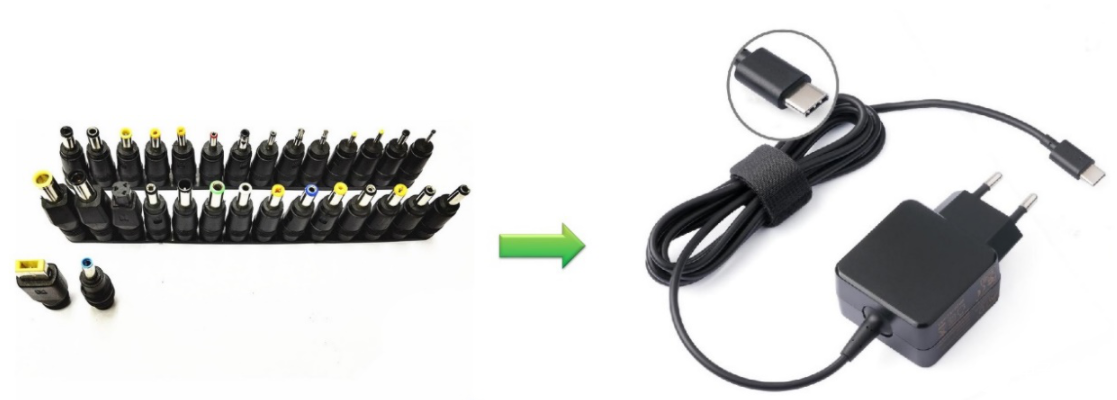

图4.桶形连接器端口升级成USB-C端口

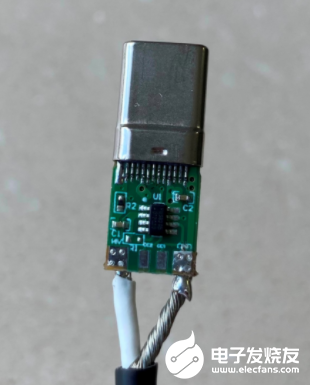

图5.HUSB305用在USB-CPaddleCard（桨片卡）上，芯片的高耐压可以在插拔、大负载跳变、短路等各种恶劣环境保持良好性能

HUSB300和HUSB304是集成负载开关的USB协议识别芯片。HUSB300和HUSB304的差异在于，HUSB304支持设备移除指示和短路故障指示，适用于多口PD快充的功率动态分配应用场合，而HUSB300不支持。HUSB300和HUSB304的特性如下：
●集成超低RdsonNMOS负载开关
●可配置的电流限流
●4V-6.5V宽工作电压，最高耐压8V
●65uA超低工作电流
●设备移除指示，短路故障指示(HUSB304)
●USB端口智能协议识别功能：
■BC1.2DCP模式
■苹果5V2.4A
■三星5V2.1A
■中国电信工业标准YD/T1591-2009
●输入欠压，过压保护
●短路保护，过流保护
●热关断
●±8KVHBMESD
●TSOT23-6封装（HUSB300）或TSOT23-8封装（HUSB304）
